Вопросы и ответы
Вопрос:
Подскажите распиновку кабеля RS-232 для коммутации с ПК.
Подскажите распиновку кабеля RS-232 для коммутации с ПК.
На передней панели Разъем RS232 распиновка контактов: 2 - TxD 3 - RxD 5 - GND
Разъем USB распиновка контактов: 1 - VCC 2 - D- 3 - D+ 4 - GND
Разъем USB распиновка контактов: 1 - VCC 2 - D- 3 - D+ 4 - GND
Вопрос:
Соответствие паспортным данным.
При сравнении показаний измерений мощности радиостанций РС-46 МЦ, РВ-1.1 М, Motorola, GP-340, приборами РСТ-430 и прибором заказчика выявлены несоответствия показаний приборов. Прибор РСТ-430 занижает показания мощности на 1,5 Вт в КВ и УКВ диапазонах. Прибор заказчика прошел поверку 30.06.2020 г.
Соответствие паспортным данным.
При сравнении показаний измерений мощности радиостанций РС-46 МЦ, РВ-1.1 М, Motorola, GP-340, приборами РСТ-430 и прибором заказчика выявлены несоответствия показаний приборов. Прибор РСТ-430 занижает показания мощности на 1,5 Вт в КВ и УКВ диапазонах. Прибор заказчика прошел поверку 30.06.2020 г.
Наши действия:
При сравнении показаний измерения мощности радиостанций PC-46 МЦ, PB-1.1 M, Motorola, GP 340, прибором РСТ-430 и прибором, применяемым заказчиком. Заказчик выявил несоответствия показаний приборов. Согласно акта выходного контроля прибор РСТ-430 занижает показания мощности на 1,5 Вт в КВ и УКВ диапазонах. Основной аргумент заказчика в том, что прибор, с которым сравнивались показания РСТ-430 прошел поверку 30.06.2020 г т.е не более полгода до выявления несоответствий. А в ответ тишина.
- Провели забор прибора, проведены измерения параметров мощности прибора в лаборатории ООО ИТЦ «Контур». Несоответствий паспортным данным при измерении мощности не обнаружено.
- Информация по проводимой проверке доведена заказчику. Заказчик выразил сомнения в достоверности, указывая на то, прошел поверку 30.06.2020 г.
- Получено разрешение Заказчика на проведение независимой экспертизы в ВНИИФТРИ г. Москва.

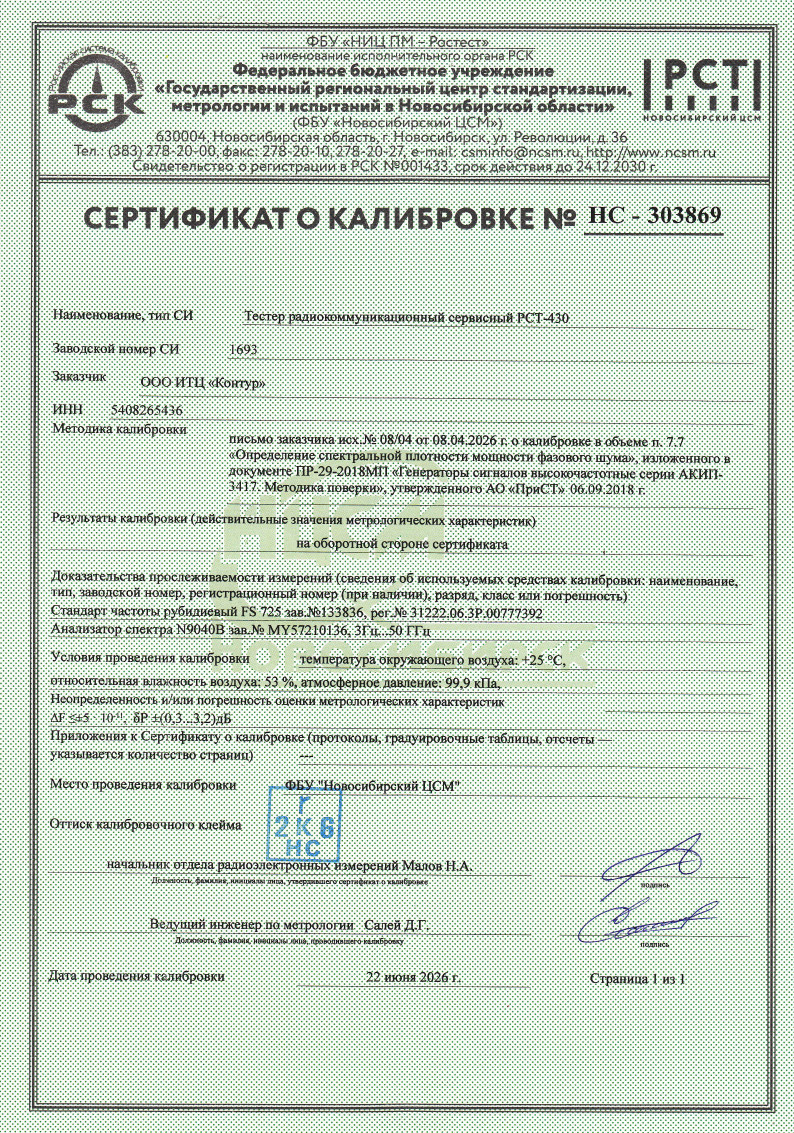

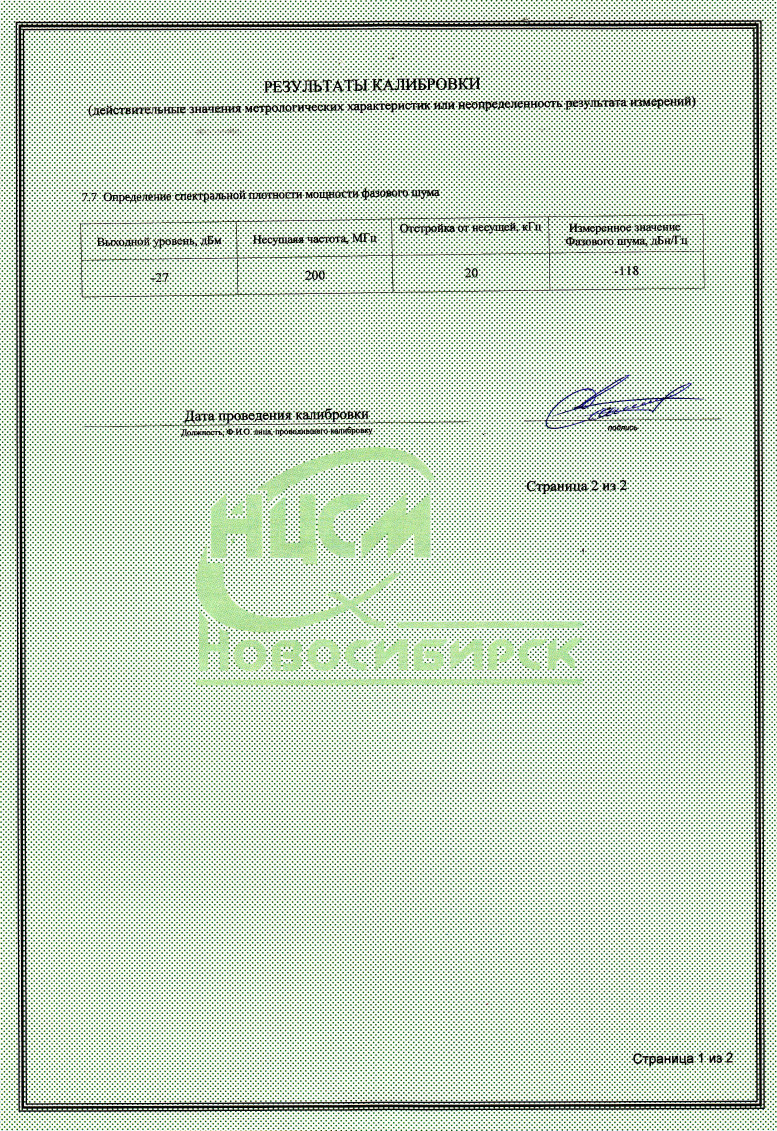

- Специалистами ВНИИФТРИ проведена калибровка прибора РСТ-430 по параметру «измеряемая мощность». Результаты калибровки подтвердили соответствие измеряемого параметра паспортным данным прибора и свидетельства о калибровки.
- Прибор РСТ-430 доставлен Заказчику.
При сравнении показаний измерения мощности радиостанций PC-46 МЦ, PB-1.1 M, Motorola, GP 340, прибором РСТ-430 и прибором, применяемым заказчиком. Заказчик выявил несоответствия показаний приборов. Согласно акта выходного контроля прибор РСТ-430 занижает показания мощности на 1,5 Вт в КВ и УКВ диапазонах. Основной аргумент заказчика в том, что прибор, с которым сравнивались показания РСТ-430 прошел поверку 30.06.2020 г т.е не более полгода до выявления несоответствий. А в ответ тишина.
Вопрос:
На включенном приборе РСТ-430 в том случае когда на нем не работают, после 3-4 часов простоя появляются лишние графические изображения.
На включенном приборе РСТ-430 в том случае когда на нем не работают, после 3-4 часов простоя появляются лишние графические изображения.
Если после включения питания на тестере РСТ-430 с прибором не выполнять
никаких действий в течение некоторого времени, то на экране индикаторной панели начинают формироваться посторонние знаки. Это связано с особенностями формирования изображения на экране индикаторной панели.
Если с прибором работают, то эти знаки не появляются.
Эта особенность не является неисправностью, не влияет на метрологические и
технические характеристики.
При работе с тестером не мешает и не вызывает каких-либо неудобств, так как при этом указанные посторонние знаки не проявляются.
Для очистки экрана индикаторной панели от появившихся посторонних знаков после
долгого простоя достаточно перед началом работы с тестером выключить питание, затем его снова включить. Происходит перезагрузка программы и экран тестера очищается.
Время непрерывной работы, а не простоя включенного тестера, составляет 8 часов. При необходимости с тестером можно работать круглосуточно без снижения метрологических характеристик, при этом посторонние знаки не проявляются.
никаких действий в течение некоторого времени, то на экране индикаторной панели начинают формироваться посторонние знаки. Это связано с особенностями формирования изображения на экране индикаторной панели.
Если с прибором работают, то эти знаки не появляются.
Эта особенность не является неисправностью, не влияет на метрологические и
технические характеристики.
При работе с тестером не мешает и не вызывает каких-либо неудобств, так как при этом указанные посторонние знаки не проявляются.
Для очистки экрана индикаторной панели от появившихся посторонних знаков после
долгого простоя достаточно перед началом работы с тестером выключить питание, затем его снова включить. Происходит перезагрузка программы и экран тестера очищается.
Время непрерывной работы, а не простоя включенного тестера, составляет 8 часов. При необходимости с тестером можно работать круглосуточно без снижения метрологических характеристик, при этом посторонние знаки не проявляются.
Вопрос:
После проведения измерения чувствительности модуляционного входа МТФ трубки РВС-1 путем подачи НЧ сигнала уровнем 25 мВ, начали производить измерения модуляционной чувствительности входа ТУ/ТС.
Перевели уровень РСТ-430 на 200 мВ, после сигнала с выхода генератора НЧ пропал.
После проведения измерения чувствительности модуляционного входа МТФ трубки РВС-1 путем подачи НЧ сигнала уровнем 25 мВ, начали производить измерения модуляционной чувствительности входа ТУ/ТС.
Перевели уровень РСТ-430 на 200 мВ, после сигнала с выхода генератора НЧ пропал.
Посмотрите видео.
Вопрос:
При измерении коэффициента нелинейных искажений (КНИ) во всех режимах в окне отображения результатов отображается значение 99-100% и измерения КНИ не происходит.
При измерении коэффициента нелинейных искажений (КНИ) во всех режимах в окне отображения результатов отображается значение 99-100% и измерения КНИ не происходит.
В режиме приёмник\измерения или передатчик\измерения при измерении КНИ сначала нужно измерить значение частоты НЧ (F5), далее нажать кнопку ESC, чтобы перейти в установки и установить такое же значение параметра частота мод.
РЭ 26.51.44-008-86866068-2017 страница 40-41 пункт 2.3.1.10 Измерение коэффициента нелинейных искажений.
РЭ 26.51.44-008-86866068-2017 страница 40-41 пункт 2.3.1.10 Измерение коэффициента нелинейных искажений.
Вопрос:
Поступил в эксплуатацию тестер РСТ-430. Вроде всю документацию изучил, но нигде не могу найти разъяснений по пункту аттенюаторов в настройках.
Вопрос в следующем. При всех отключенных аттенюаторах при измерении чувствительности р/ст. MOTOROLA GM360 при девиации 3 кГц чувствительность по СИНАДу достигается при 0,38 мкВ, но согласно ТТХ она не хуже 0,3 мкВ. Проверен не один экземпляр р/ст. Сигнал ВЧ подавался и с внешнего ГСС а РСТ-430 выступал как измеритель КНИ. Результат вышеописанный.
Но вот если включить к примеру 6 дБ RF приёмника, то КНИ измеренный соответственно уменьшается. Пожалуйста, дайте разъяснения.
Поступил в эксплуатацию тестер РСТ-430. Вроде всю документацию изучил, но нигде не могу найти разъяснений по пункту аттенюаторов в настройках.
Вопрос в следующем. При всех отключенных аттенюаторах при измерении чувствительности р/ст. MOTOROLA GM360 при девиации 3 кГц чувствительность по СИНАДу достигается при 0,38 мкВ, но согласно ТТХ она не хуже 0,3 мкВ. Проверен не один экземпляр р/ст. Сигнал ВЧ подавался и с внешнего ГСС а РСТ-430 выступал как измеритель КНИ. Результат вышеописанный.
Но вот если включить к примеру 6 дБ RF приёмника, то КНИ измеренный соответственно уменьшается. Пожалуйста, дайте разъяснения.
Разъяснение по использованию функции АТТЕНЮАТОРЫ в приборе РСТ-430.
1. Функция включения аттенюаторов в приборе РСТ-430 предназначена для корректного отображения на экране индикатора значений при подключении внешних аттенюаторов к разъёмам AFIN и RF. Это сделано для того, чтобы не пересчитывать вручную значения показаний прибора РСТ-430 для учёта затуханий подключенных внешних аттенюаторов.
Для включения указанной функции используйте путь Tab\ F4 НАСТРОЙКИ\ F2 АТТЕНЮАТОРЫ. Откроется меню с пунктами:
F1 RF1 ПЕРЕДАТЧИК хх,хх дБ Откл.
F2 RF1 ПРИЕМНИК хх,хх дБ Откл.
F3 AFIN хх,хх дБ Откл.
где хх,хх – значение уровня ослабления используемого аттенюатора в дБ.
Пункт меню «F1 RF1 ПЕРЕДАТЧИК хх,хх дБ Откл.» используется при подключении к разъёму RF внешнего аттенюатора для снижения подаваемой от внешнего источника мощности измеряемого сигнала. Это может потребоваться для работы с источником сигнала, мощность которого превышает допустимую для прибора РСТ-430.
Пункт меню «F2 RF1 ПРИЕМНИК хх,хх дБ Откл.» используется при подключении к разъёму RF внешнего аттенюатора для снижения уровня сигнала генератора ВЧ прибора РСТ-430, подаваемого на внешний приёмник.
Пункт меню «F3 AFIN хх,хх дБ Откл.» используется при подключении к разъёму AFIN внешнего аттенюатора для снижения подаваемого от внешнего источника уровня сигнала НЧ. Это может потребоваться для измерения НЧ сигнала, уровень которого превышает допустимый для прибора РСТ-430.
Если, как в Вашем примере, при измерении чувствительности приёмника включить опцию «F2 RF1 ПРИЕМНИК 6,00 дБ Вкл.», то уровень сигнала на разъёме RF прибора РСТ-430 будет на 6 дБ больше, чем отображено на экране индикатора. Когда подключите к этому разъёму внешний аттенюатор с затуханием 6 дБ, то на выходе этого аттенюатора уровень сигнала будет соответствовать отображаемому на экране индикатора. Если подать сигнал на приёмник непосредственно с разъёма RF, то это будет означать, что Вы подаёте сигнал с уровнем на 6 дБ выше чувствительности, при этом уровень КНИ принимаемого НЧ сигнала уменьшится.
Для включения требуемой опции нажмите соответствующую кнопку (F1, F2 или F3). Внизу экрана появится приглашение ввести значение ослабления используемого внешнего аттенюатора в дБ, при этом мигает курсор прямоугольной формы. Введите значение ослабления и нажмите кнопку Enter. При этом в соответствующем пункте меню отобразится значение введённого ослабления и надпись Откл изменится на Вкл, сообщающая о том, что опция включена.
Для отключения опции снова нажмите соответствующую кнопку (F1, F2 или F3) и при мигающем курсоре внизу экрана без ввода значений ослабления нажмите кнопку Enter. Опция будет отключена, о чём в соответствующем пункте меню появится надпись Откл.
2. В приборе РСТ-430 имеется функция настройки значений параметров с указанным шагом с помощью кнопок < и >. Для включения этой функции необходимо активировать соответствующий пункт меню установок (в режиме ПРИЕМНИК или ПЕРЕДАТЧИК) и нажать кнопку Shift. При этом в активной строке курсор в виде однонаправленной стрелки изменится на двунаправленную стрелку, и настройка будет осуществляться только кнопками < и >. Для возврата к курсору в виде однонаправленной стрелки необходимо снова нажать кнопку Shift.
Функция Энкодер в этой модификации РСТ-430 не сделана. Эта функция заложена в новой модификации, разработка которой ведётся в настоящее время.
1. Функция включения аттенюаторов в приборе РСТ-430 предназначена для корректного отображения на экране индикатора значений при подключении внешних аттенюаторов к разъёмам AFIN и RF. Это сделано для того, чтобы не пересчитывать вручную значения показаний прибора РСТ-430 для учёта затуханий подключенных внешних аттенюаторов.
Для включения указанной функции используйте путь Tab\ F4 НАСТРОЙКИ\ F2 АТТЕНЮАТОРЫ. Откроется меню с пунктами:
F1 RF1 ПЕРЕДАТЧИК хх,хх дБ Откл.
F2 RF1 ПРИЕМНИК хх,хх дБ Откл.
F3 AFIN хх,хх дБ Откл.
где хх,хх – значение уровня ослабления используемого аттенюатора в дБ.
Пункт меню «F1 RF1 ПЕРЕДАТЧИК хх,хх дБ Откл.» используется при подключении к разъёму RF внешнего аттенюатора для снижения подаваемой от внешнего источника мощности измеряемого сигнала. Это может потребоваться для работы с источником сигнала, мощность которого превышает допустимую для прибора РСТ-430.
Пункт меню «F2 RF1 ПРИЕМНИК хх,хх дБ Откл.» используется при подключении к разъёму RF внешнего аттенюатора для снижения уровня сигнала генератора ВЧ прибора РСТ-430, подаваемого на внешний приёмник.
Пункт меню «F3 AFIN хх,хх дБ Откл.» используется при подключении к разъёму AFIN внешнего аттенюатора для снижения подаваемого от внешнего источника уровня сигнала НЧ. Это может потребоваться для измерения НЧ сигнала, уровень которого превышает допустимый для прибора РСТ-430.
Если, как в Вашем примере, при измерении чувствительности приёмника включить опцию «F2 RF1 ПРИЕМНИК 6,00 дБ Вкл.», то уровень сигнала на разъёме RF прибора РСТ-430 будет на 6 дБ больше, чем отображено на экране индикатора. Когда подключите к этому разъёму внешний аттенюатор с затуханием 6 дБ, то на выходе этого аттенюатора уровень сигнала будет соответствовать отображаемому на экране индикатора. Если подать сигнал на приёмник непосредственно с разъёма RF, то это будет означать, что Вы подаёте сигнал с уровнем на 6 дБ выше чувствительности, при этом уровень КНИ принимаемого НЧ сигнала уменьшится.
Для включения требуемой опции нажмите соответствующую кнопку (F1, F2 или F3). Внизу экрана появится приглашение ввести значение ослабления используемого внешнего аттенюатора в дБ, при этом мигает курсор прямоугольной формы. Введите значение ослабления и нажмите кнопку Enter. При этом в соответствующем пункте меню отобразится значение введённого ослабления и надпись Откл изменится на Вкл, сообщающая о том, что опция включена.
Для отключения опции снова нажмите соответствующую кнопку (F1, F2 или F3) и при мигающем курсоре внизу экрана без ввода значений ослабления нажмите кнопку Enter. Опция будет отключена, о чём в соответствующем пункте меню появится надпись Откл.
2. В приборе РСТ-430 имеется функция настройки значений параметров с указанным шагом с помощью кнопок < и >. Для включения этой функции необходимо активировать соответствующий пункт меню установок (в режиме ПРИЕМНИК или ПЕРЕДАТЧИК) и нажать кнопку Shift. При этом в активной строке курсор в виде однонаправленной стрелки изменится на двунаправленную стрелку, и настройка будет осуществляться только кнопками < и >. Для возврата к курсору в виде однонаправленной стрелки необходимо снова нажать кнопку Shift.
Функция Энкодер в этой модификации РСТ-430 не сделана. Эта функция заложена в новой модификации, разработка которой ведётся в настоящее время.
Вопрос:
Прибор не измеряет КНИ при проверке чувствительности радиостанции.
Прибор не измеряет КНИ при проверке чувствительности радиостанции.
Причина: Был случайно включен режим ВХОД ИЗМЕРЕНИЙ AF OUT.
Как исправить?
Необходимо через кнопку TAB зайти в главное меню и кнопкой F5 переключить режим ВХОД ИЗМЕРЕНИЙ AF OUT на режим ВХОД ИЗМЕРЕНИЙ AF IN.
В режиме ВХОД ИЗМЕРЕНИЙ AF OUT происходит измерение через внутреннюю коммутацию параметров сигнала генератора НЧ прибора РСТ-430. Если при этом к входу AF IN подключить низкочастотный выход радиостанции то прибор будет измерять смешанный сигнал, при этом выход генератора НЧ и выход НЧ радиостанции будут нагружены друг на друга.
В режиме ВХОД ИЗМЕРЕНИЙ AF IN происходит измерение сигнала подаваемого на вход AF IN от внешнего источника.
Как исправить?
Необходимо через кнопку TAB зайти в главное меню и кнопкой F5 переключить режим ВХОД ИЗМЕРЕНИЙ AF OUT на режим ВХОД ИЗМЕРЕНИЙ AF IN.
В режиме ВХОД ИЗМЕРЕНИЙ AF OUT происходит измерение через внутреннюю коммутацию параметров сигнала генератора НЧ прибора РСТ-430. Если при этом к входу AF IN подключить низкочастотный выход радиостанции то прибор будет измерять смешанный сигнал, при этом выход генератора НЧ и выход НЧ радиостанции будут нагружены друг на друга.
В режиме ВХОД ИЗМЕРЕНИЙ AF IN происходит измерение сигнала подаваемого на вход AF IN от внешнего источника.
Вопрос:
В WinXP при запуске программы появляется сообщение: RST-430.EXE - .NET Framework lnitialization Error Unable to find a version of the runtime to run this application. Подскажите пожалуйста, что не так?
В WinXP при запуске программы появляется сообщение: RST-430.EXE - .NET Framework lnitialization Error Unable to find a version of the runtime to run this application. Подскажите пожалуйста, что не так?
Может быть две причины:
- не установлен или не подключен FTDI драйвер;
- на приборах выпуска до 2016г, возможно, не подключен к схеме порт USB
Вопрос:
В режиме работы измерения параметров приемника радиостанции
при подаче низкочастотного сигнала на вход AF IN с
уровнем 150 - 200 мВ измерение КНИ составляет от 5 до 12%.
В режиме работы измерения параметров приемника радиостанции
при подаче низкочастотного сигнала на вход AF IN с
уровнем 150 - 200 мВ измерение КНИ составляет от 5 до 12%.
В соответствие ГОСТ 12252-86, который устанавливает
основные параметры и технические требования к радиостанциям с
угловой модуляцией сухопутной подвижной службы, на основании
которого разрабатывался РСТ-430, в п. 3.1.10 которого сказано, что
выходная мощность приемника должна составлять 1 мВт при
номинальном сопротивлении нагрузки 600 Ом, что соответствует
напряжению 0,775 В на нагрузке. При подаче такого сигнала на вход
AF IN РСТ-430 измерение КНИ составит около 1%.
Измеритель КНИ РСТ-430 используется как измеритель
соотношения сигнала к шуму, а при входном НЧ сигнале напряжением
от 1 В и выше, при низком уровне шума, точность измерения КНИ
РСТ-430 становится соизмерима с узкоспециализированным
измерителем нелинейных искажений.
РСТ-430 обеспечивает измерение параметров, в том числе
измерение КНИ выходного сигнала приемника в соответствие с
вышеуказанным ГОСТом.
основные параметры и технические требования к радиостанциям с
угловой модуляцией сухопутной подвижной службы, на основании
которого разрабатывался РСТ-430, в п. 3.1.10 которого сказано, что
выходная мощность приемника должна составлять 1 мВт при
номинальном сопротивлении нагрузки 600 Ом, что соответствует
напряжению 0,775 В на нагрузке. При подаче такого сигнала на вход
AF IN РСТ-430 измерение КНИ составит около 1%.
Измеритель КНИ РСТ-430 используется как измеритель
соотношения сигнала к шуму, а при входном НЧ сигнале напряжением
от 1 В и выше, при низком уровне шума, точность измерения КНИ
РСТ-430 становится соизмерима с узкоспециализированным
измерителем нелинейных искажений.
РСТ-430 обеспечивает измерение параметров, в том числе
измерение КНИ выходного сигнала приемника в соответствие с
вышеуказанным ГОСТом.
